Meissa Platform 업데이트 내용을 소개합니다!
현장 상황을 지도도구 및 도면과 함께 더욱 직관적으로 확인할 수 있도록, 정사사진 인쇄(DXF) 기능이 새롭게 업데이트 되었습니다.
이제는 플랫폼에서 지도도구와 도면을 정사사진과 정합된 상태로 함께 출력해 CAD에서 바로 활용할 수 있습니다.
1. 정사사진 인쇄(dxf) 인쇄 기능 활용 방법

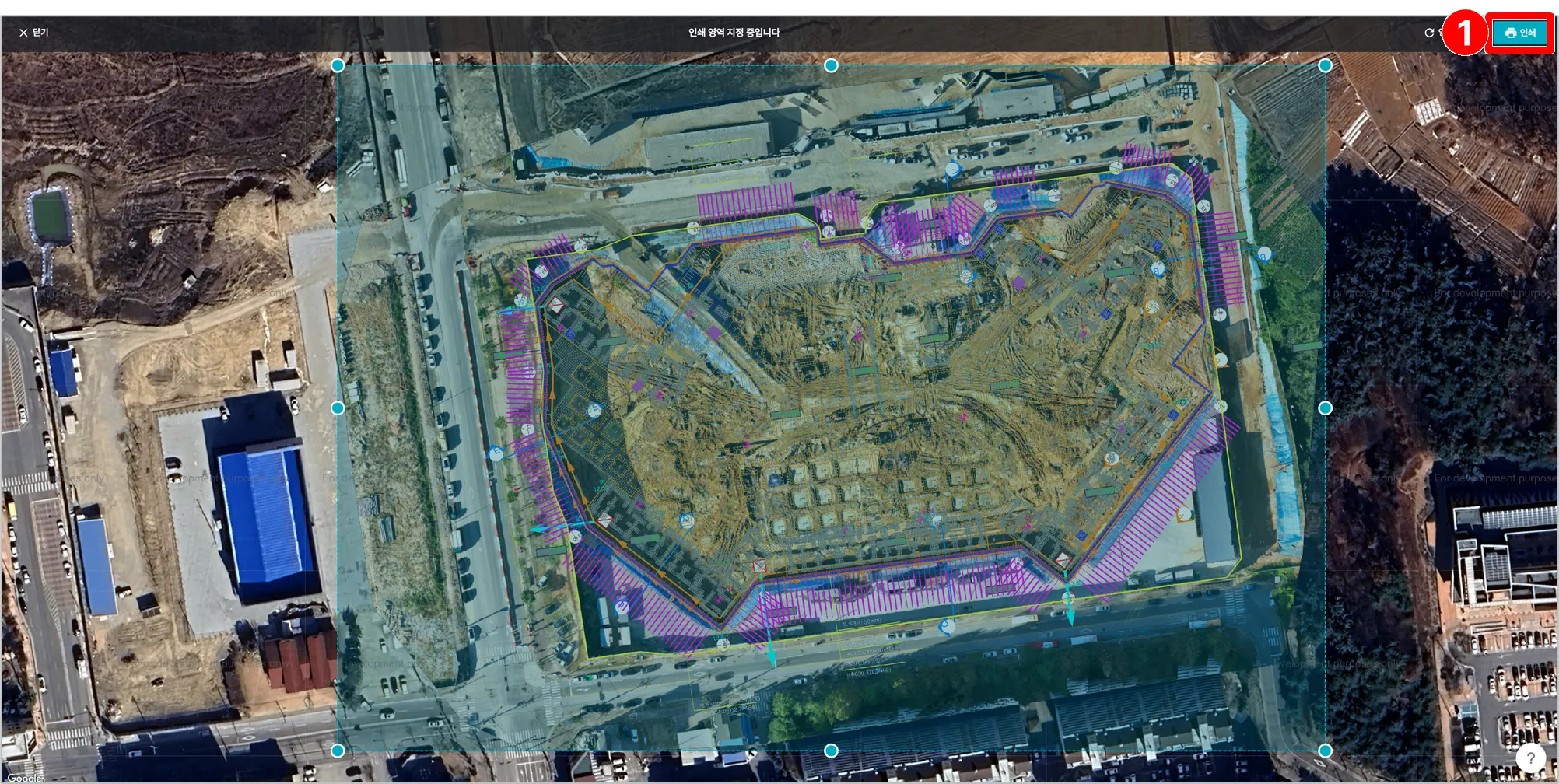

① 플랫폼에서 출력하고 싶은 지도도구와 도면을 활성화한 뒤, 인쇄 모드에서 인쇄 버튼을 클릭합니다.
•
dxf로 추출할 경우, 인쇄 영역 설정은 적용되지 않으며, 현재 활성화된 모든 지도도구와 도면이 함께 출력됩니다.

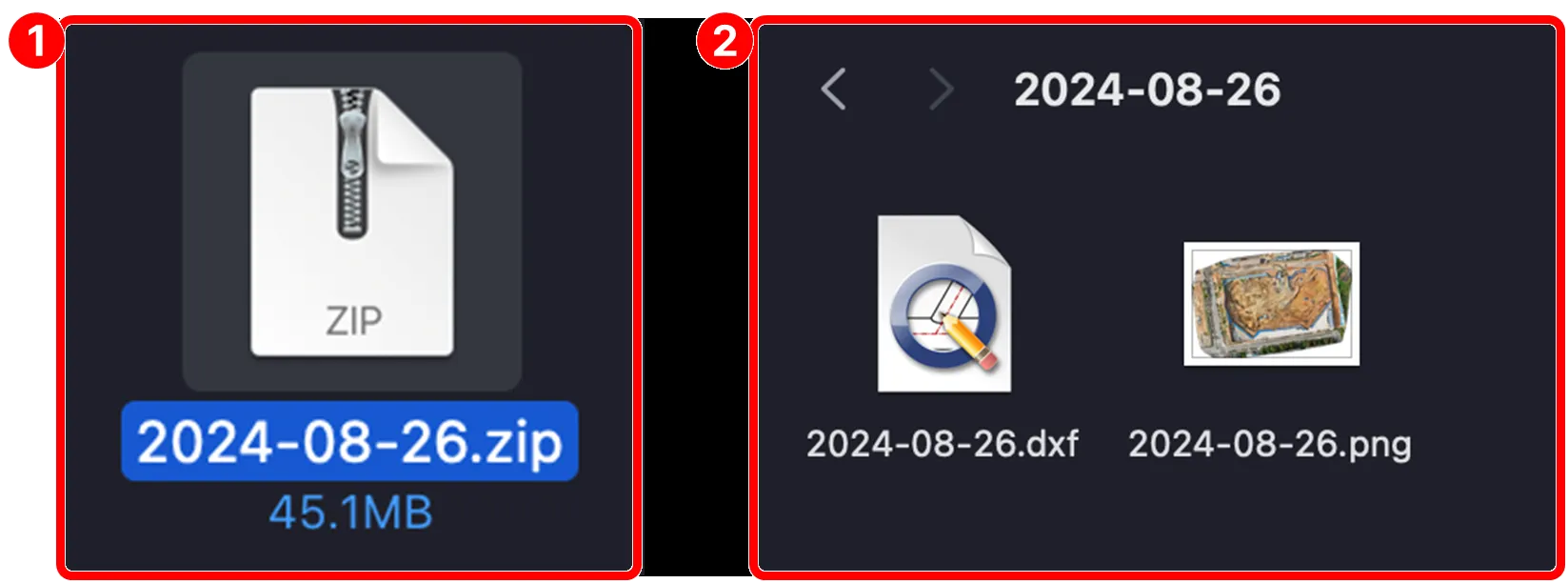

① dxf 확장자를 선택하면, 결과물은 압축파일(.zip) 형태로 저장됩니다.
② 압축파일에는 dxf 파일과 함께 png 형식의 정사사진이 포함되어 있습니다.
•
저장 후 파일명을 임의로 변경하면 CAD에서 정상적으로 열리지 않을 수 있으니 주의해주세요.

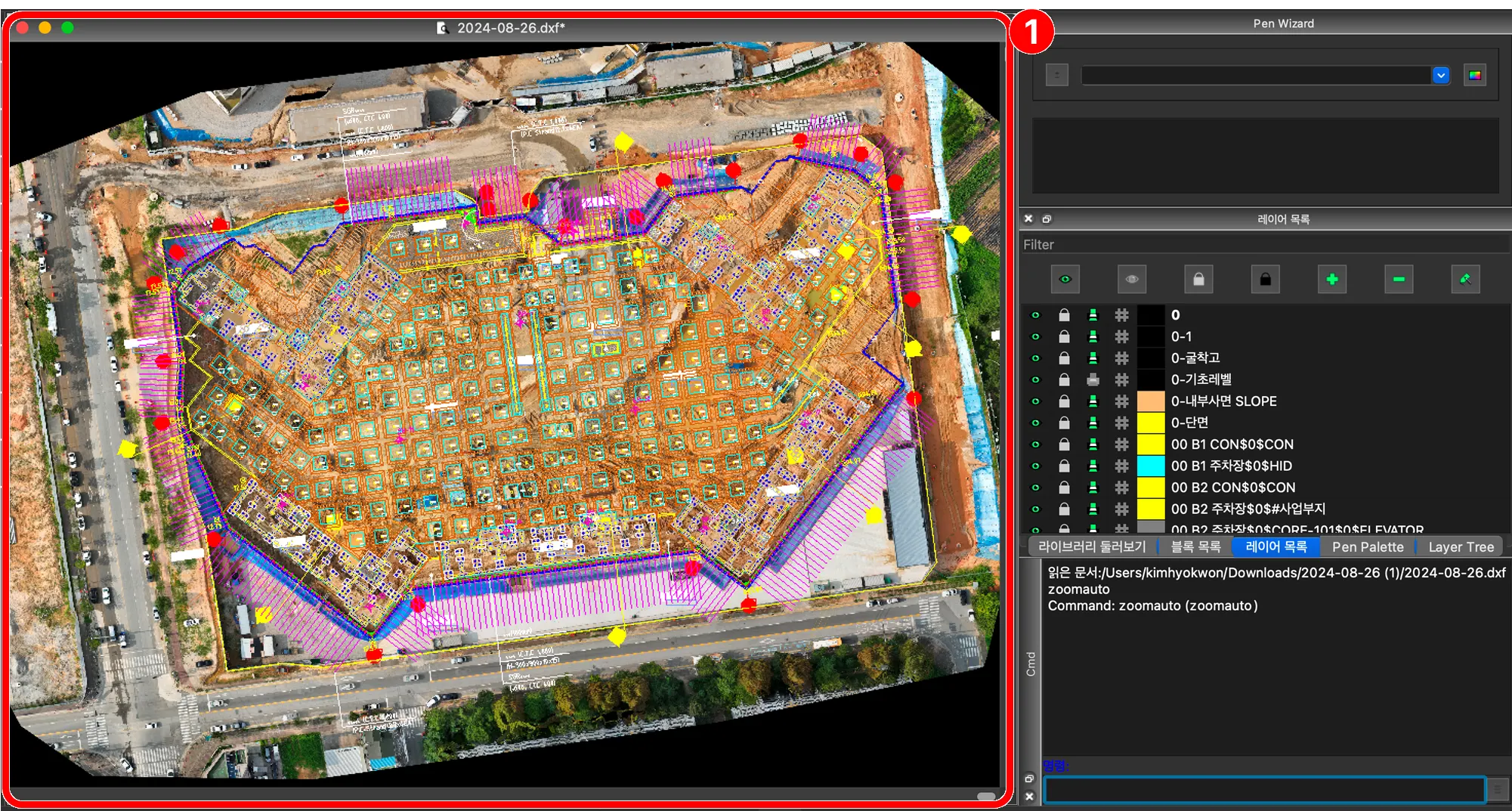

① CAD에서 압축파일을 열면, 지도도구와 도면이 정합된 상태로 확인할 수 있습니다.
인쇄 기능 사용 시 유의사항
DXF 파일 형식으로 인쇄 기능을 사용할 때 아래 사항을 확인해주세요.
•
도면 좌표계와 프로젝트 좌표계가 일치하지 않을 경우, 출력된 도면이 실제 위치와 맞지 않을 수 있습니다.
•
수동으로 배치한 도면(png, jpg, pdf)은 DXF로 추출 시 출력되지 않습니다.
→ DXF 확장자로 업로드된 도면만 정상적으로 추출됩니다.
•
자동 벡터 방식으로 업로드한 경우, 미리보기 화면이 아닌 실제 업로드된 DXF 기준으로 인쇄됩니다.
→ 자동 래스터 방식과 동일한 도면으로 인쇄됩니다.
