Meissa Platform 업데이트 내용을 소개합니다!
DTM(수치지형모델)
수치표면모델(DSM, Digital Surface Model) 은 지표면의 모든 객체의 높이를 포함한 데이터 입니다. 반면 수치지형모델(DTM, Digital Terrain Model)은 지표면의 객체를 제외한 지표면의 데이터로 정의할 수 있습니다.
DTM 데이터를 생성하는 경우 공사 현장에서 토공 물량을 계산할 때, 계산에 불필요한 객체(토사, 중장비 등)를 제외하고 물량을 산출할 수 있습니다.

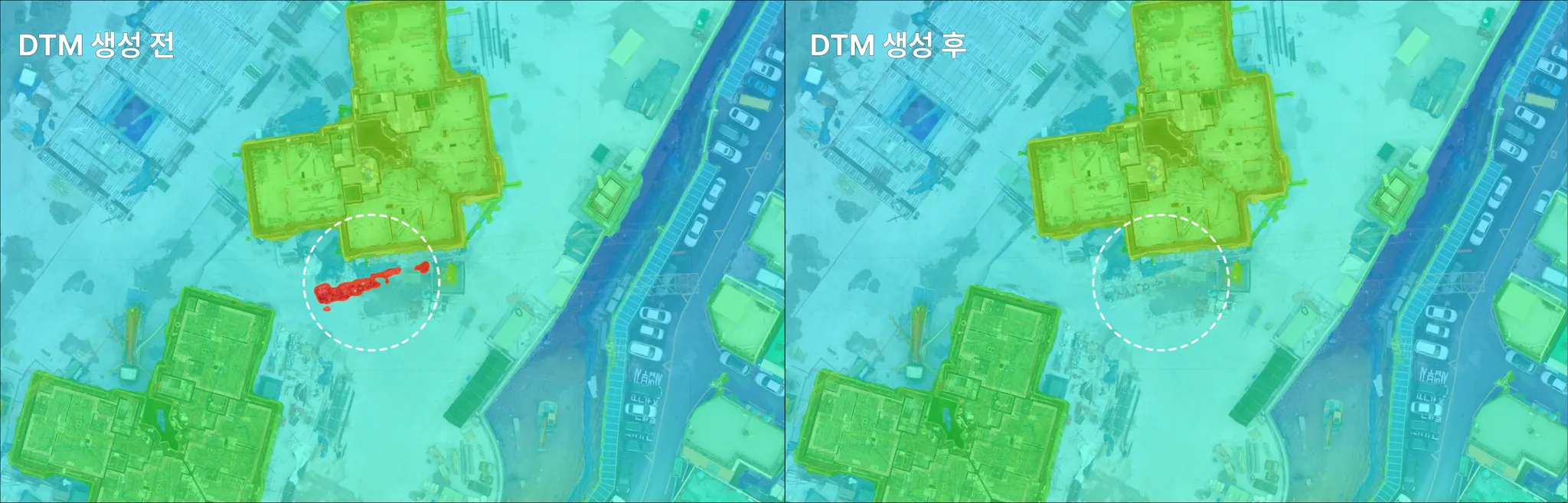

플랫폼 내 DTM 생성 전,후 비교
DTM 생성하기•

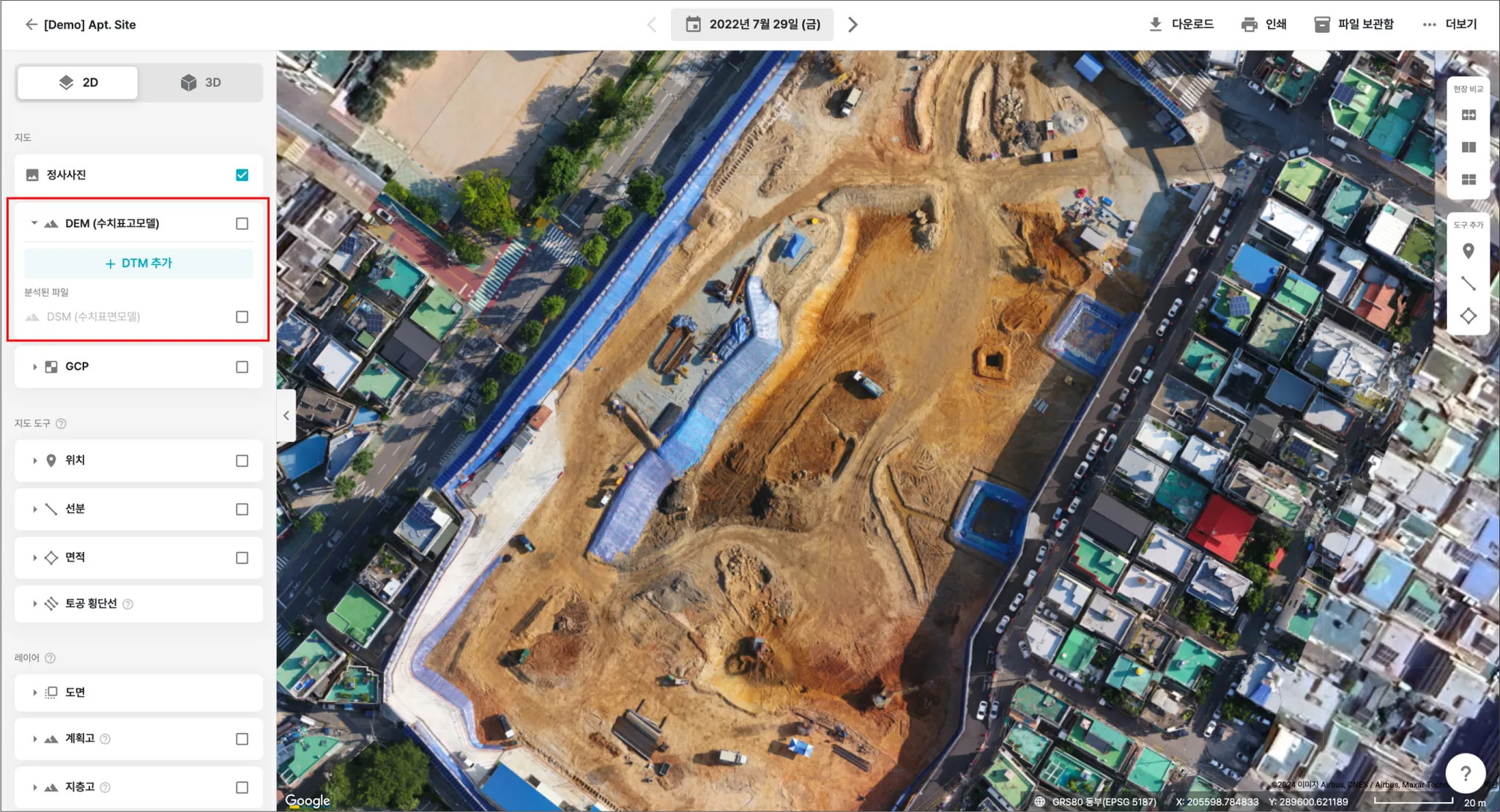

좌측 메뉴에서 DEM(수치표고모델) 항목을 열어 +DTM 추가 버튼을 클릭하세요.
•
DTM 파일을 업로드 하거나, 플랫폼 내에서 DTM 파일을 직접 생성할 수 있습니다.
DSM 파일이 없는 현장은 DTM 파일을 생성할 수 없습니다.

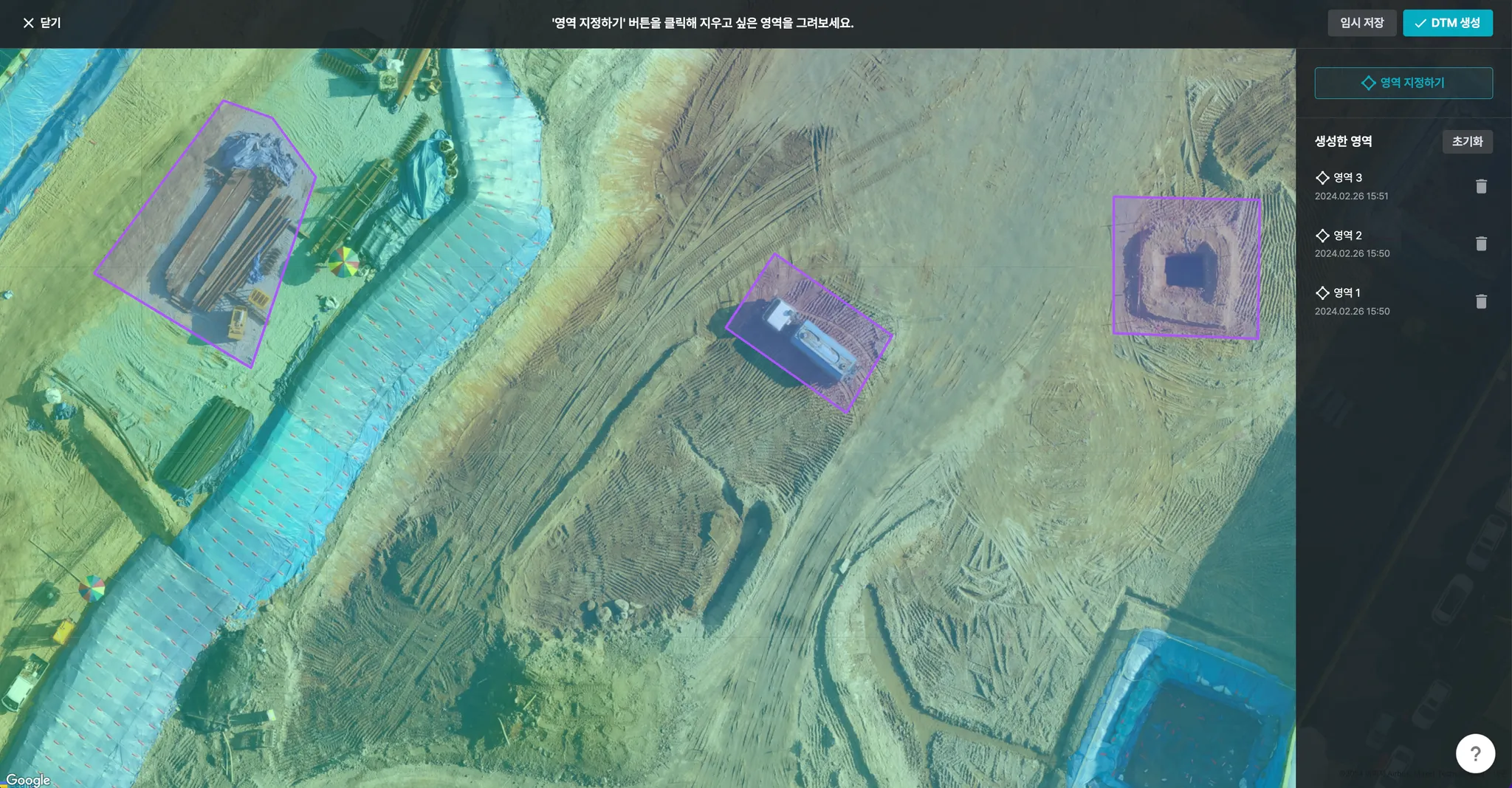

❶ 영역 지정하기 버튼을 클릭해 지우고 싶은 영역을 지정하세요.
❷ 생성 전에 파일을 임시 저장하고 싶은 경우 임시 저장 버튼을 클릭해 그동안 지정한 영역을 저장할 수 있습니다.
❸ 지우고 싶은 영역을 모두 지정한 경우 DTM 생성 버튼을 클릭해 DTM을 생성할 수 있습니다.

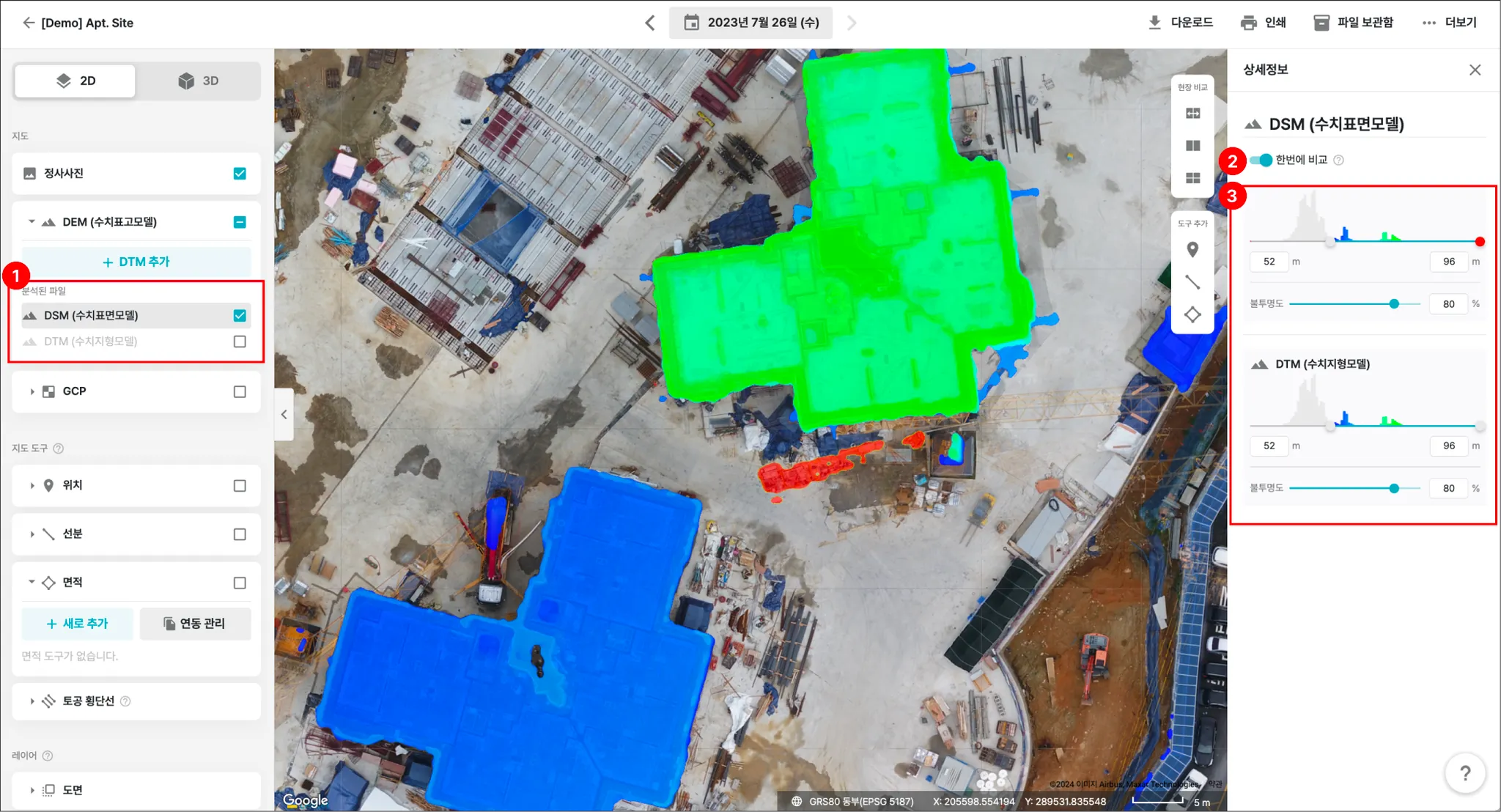

DSM과 비교하기DTM 파일이 있는 경우 DSM과 비교하거나 업로드한 파일과 플랫폼 내에서 분석한 파일을 비교 할 수 있습니다
❶ 분석된 파일 중 한가지를 선택하면 우측에 메뉴 펼쳐집니다.
❷ 한번에 비교 버튼을 클릭하면, 분석된 파일과 업로드한 파일의 히스토그램이 동시에 정렬됩니다.
❸ 히스토그램의 범례를 조절하면 비교중인 파일의 범례가 동일하게 조절됩니다.
